Descobrir como crimpar um cabo de rede simples pode parecer um bicho de sete cabeças, mas a verdade é que muitos de nós enfrentamos a necessidade de uma conexão estável e nos deparamos com cabos danificados ou inacabados. A frustração de uma rede lenta ou intermitente é real. Felizmente, com as ferramentas certas e um passo a passo claro, você mesmo pode resolver isso rapidamente. Neste guia de 2026, eu vou te mostrar exatamente o que você precisa saber para deixar seu cabo de rede tinindo em poucos minutos.
Dominando o Padrão T568B: A Receita para um Cabo de Rede Direto Perfeito
Para fazer um cabo de rede que funcione de verdade, seguir um padrão é essencial. O T568B é o mais usado para conexões diretas, aquelas que ligam seu computador ao roteador, por exemplo.
Ele define a ordem exata de cada fio colorido dentro do cabo. Usar essa sequência garante que os sinais elétricos viajem corretamente de um ponto a outro.
Se a ordem estiver errada, o cabo simplesmente não vai funcionar, ou vai apresentar problemas de conexão intermitentes.
“O padrão mais comum para crimpar um cabo de rede (Ethernet) simples é o T568B, que define a sequência exata de cores dos fios para garantir a conexão correta.”
Seu cabo de rede parou de funcionar de repente? Ou você precisa montar um cabo novo e não quer depender de ninguém? Fica tranquilo, eu sei como é a frustração de uma conexão que não anda. Mas a boa notícia é que crimpar um cabo de rede é mais simples do que parece. Com as ferramentas certas e este guia prático, você vai resolver isso em poucos minutos.
Eu já passei por isso várias vezes e compilei tudo o que você precisa saber. Vamos descomplicar esse processo e fazer você ter um cabo de rede funcionando perfeitamente, sem estresse. Prepare-se, porque em breve você estará fazendo seus próprios cabos como um profissional.
| Tempo Estimado | 5-10 Minutos |
|---|---|
| Nível de Dificuldade | Fácil |
| Custo/Esforço | Baixo |
A PREPARAÇÃO (O QUE VOCÊ VAI PRECISAR)
- Alicate Crimpador RJ45: A ferramenta principal para fixar o conector. Sem ele, não rola!
- Conectores RJ45: As pontas que você vai instalar no cabo. Tenha alguns extras, caso precise.
- Cabo de Rede (UTP Cat5e ou Cat6): Escolha o tipo ideal para sua necessidade. Cat6 é mais rápido, mas Cat5e atende a muita gente.
- Ferramenta de Corte e Decape: Ajuda a tirar a capa externa do cabo sem danificar os fios internos. Alguns alicates crimpadores já vêm com essa função.
- Testador de Cabos de Rede: Essencial para garantir que tudo ficou conectado na ordem certa.
PASSO A PASSO DETALHADO
Referência: www.mundodaeletrica.com.br Corte e Decape o Cabo
Pegue seu cabo de rede e use a ferramenta de corte para remover cerca de 2 a 3 cm da capa externa. Cuidado para não cortar os fios coloridos internos. Essa capa protege os fios e a ordem deles é crucial para a conexão funcionar.
Referência: www.makerhero.com Separe e Alinhe os Fios

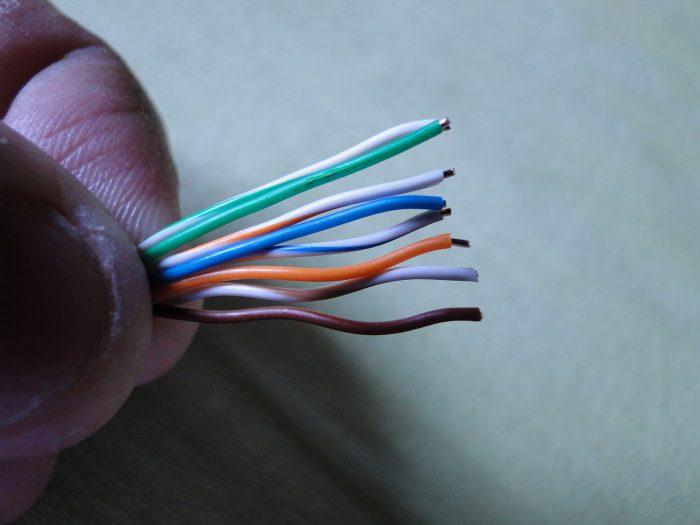

Você verá 4 pares de fios torcidos. Separe cada par e desembarace os fios. Agora, com a palma da mão, achate cada fio individualmente. O objetivo é ter 8 fios retos e separados, prontos para a próxima etapa.
Referência: www.wincabos.com.br Organize na Sequência T568B

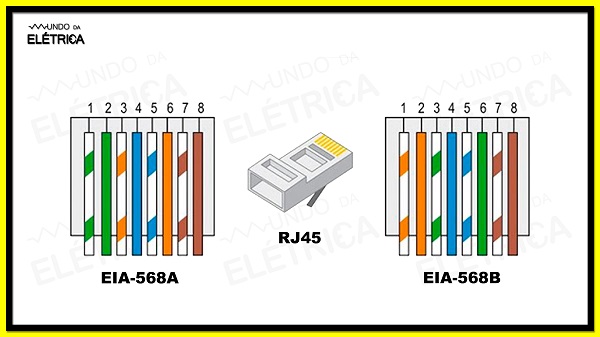

A verdade é esta: a ordem dos fios é o ponto mais crítico. Para um cabo de rede direto (o mais comum, para conectar um computador a um roteador, por exemplo), o padrão T568B é o que você deve usar. A sequência, olhando de frente para os fios alinhados, é: Laranja com Branco, Laranja, Verde com Branco, Azul, Azul com Branco, Verde, Marrom com Branco, Marrom. Se você precisar de um cabo de rede direto vs. cruzado, a lógica muda, mas para a maioria das conexões, o T568B direto é a resposta.
Referência: jfarcondicionado.com.br Corte os Fios no Tamanho Certo
Com os fios na ordem T568B, segure-os firmemente e, com o alicate, corte as pontas. Eles devem ficar todos do mesmo tamanho, com cerca de 1,2 cm de comprimento a partir da capa externa. Essa uniformidade é vital para que todos os fios entrem corretamente no conector RJ45.
Referência: pt.wikihow.com Insira no Conector RJ45

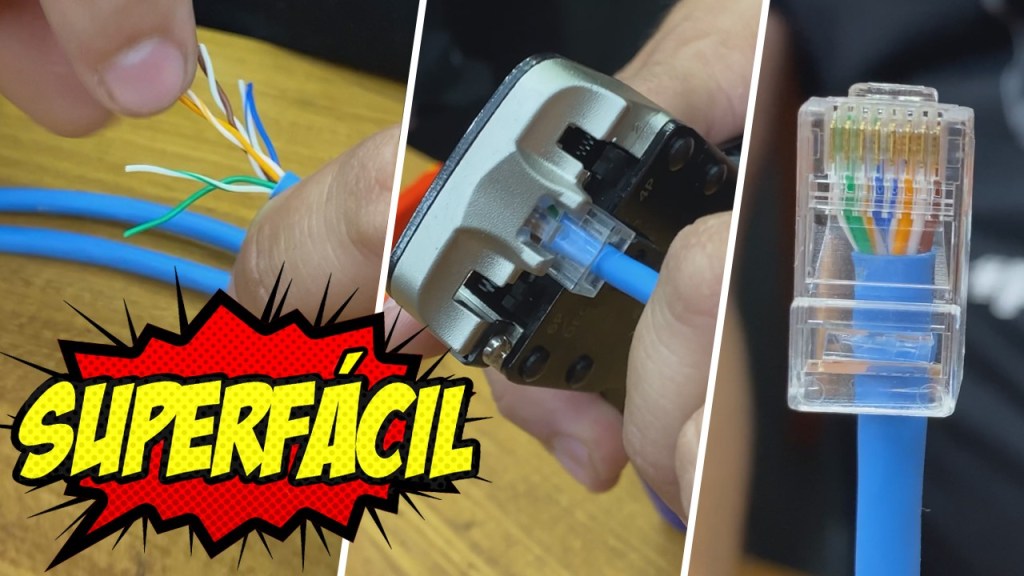

Pegue um conector RJ45 e posicione os fios cuidadosamente, mantendo a ordem T568B. Empurre os fios até que a capa externa do cabo entre um pouco dentro do conector. Isso garante que a conexão seja firme e que os fios não escapem.
Referência: tecnoblog.net Crimpagem com o Alicate
Com os fios já dentro do conector RJ45, encaixe o conector na abertura correta do seu alicate crimpador. Aplique pressão firme e constante até ouvir um clique. Isso vai fixar os fios nos contatos do conector e garantir o contato elétrico. Repita o processo para a outra ponta do cabo, seguindo o mesmo padrão T568B.
Referência: www.2be-geek.com Teste a Conexão
Mas preste atenção num detalhe: crimpar é uma coisa, ter certeza que funciona é outra. Conecte as duas pontas do seu cabo recém-feito no testador de cabos de rede. Ele vai indicar se todos os 8 fios estão conectados corretamente e na ordem certa. Se alguma luz não acender ou acender fora de ordem, volte e refaça a crimpagem da ponta com problema.
CHECKLIST DE SUCESSO
- Todos os 8 fios estão visíveis nas pontas dos conectores RJ45?
- A sequência de cores em ambas as pontas segue o padrão T568B?
- O testador de cabos de rede aponta que todos os fios estão conectados corretamente (luzes acesas na ordem 1 a 8)?
- O cabo está transmitindo dados sem interrupções?
RESOLUÇÃO DE PROBLEMAS (TROUBLESHOOTING)
O que fazer se o testador mostrar erro na ordem dos fios? Volte e refaça a crimpagem da ponta que está com problema. Geralmente, é um fio que saiu do lugar ou não foi inserido corretamente no conector. A paciência é sua maior aliada aqui.
Materiais Essenciais para Crimpar Cabo de Rede
Para garantir um trabalho bem feito, ter as ferramentas certas faz toda a diferença. Um kit completo de crimpagem RJ45, que geralmente inclui alicate, testador e conectores, é um ótimo investimento para quem trabalha com redes. Lembre-se que um bom alicate crimpador é a espinha dorsal desse processo.
Entendendo o Padrão de Cores T568B

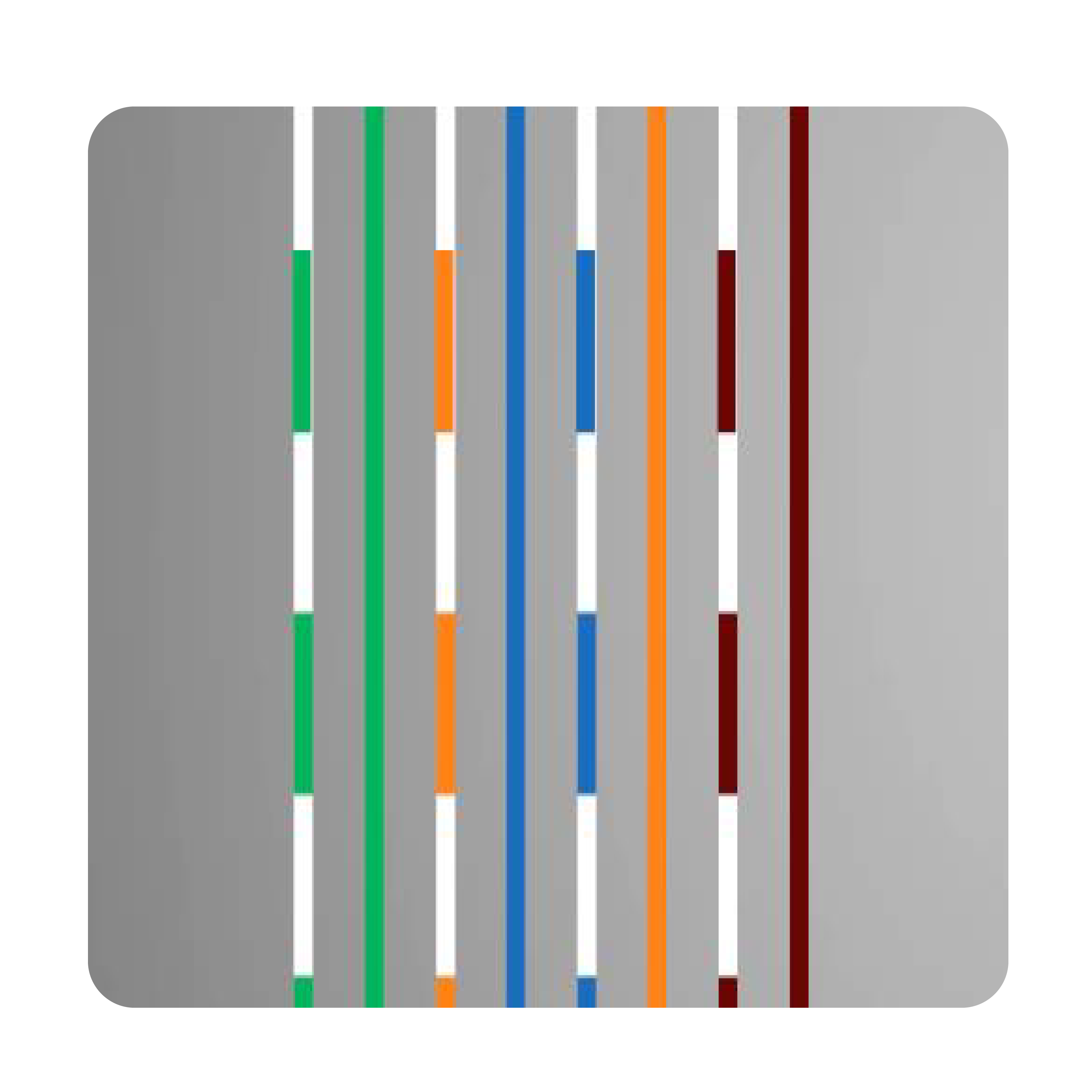

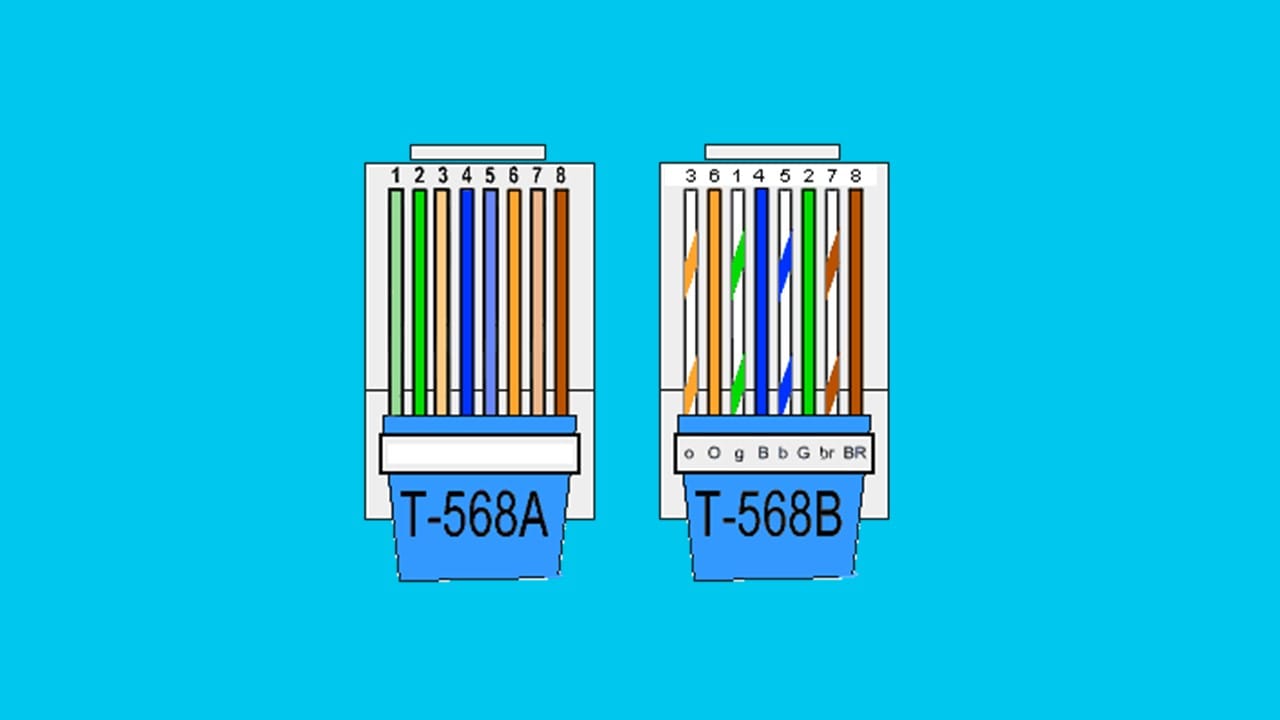

Vamos combinar, a fiação pode parecer confusa, mas o padrão de cores T568B é o mais utilizado e o que você precisa dominar para cabos diretos. A sequência é: Branco/Laranja, Laranja, Branco/Verde, Azul, Branco/Azul, Verde, Branco/Marrom, Marrom. Cada cor tem sua função específica na transmissão de dados.
Passo a Passo: Desencapando e Alinhando os Fios
A chave aqui é a delicadeza. Ao desencapar o cabo, evite ao máximo danificar o isolamento dos fios internos. Depois, alinhe-os de forma reta e paralela para facilitar a inserção no conector.
Organização dos Fios na Sequência T568B
Mantenha a ordem! Use os dedos para organizar os fios lado a lado na sequência correta. Um pequeno erro aqui pode fazer todo o trabalho ir por água abaixo. Visualize a sequência antes de começar a montar.
Como Inserir e Crimpar o Conector RJ45 Corretamente
Empurre os fios até o fim do conector, garantindo que a capa do cabo também entre um pouco. Ao crimpar, certifique-se de que o alicate aplicou força suficiente para travar os contatos nos fios.
Verificação Final: Testando a Conexão do Cabo de Rede
O testador é seu melhor amigo. Se ele indicar que está tudo ok, parabéns! Você acabou de montar um cabo de rede funcional.
Diferenças entre Cabo Direto e Cabo Cruzado
Cabos diretos conectam dispositivos diferentes (PC a roteador). Cabos cruzados são para conectar dispositivos iguais (PC a PC). Na prática, o padrão T568B é usado para cabos diretos. Entender essa diferença é fundamental para a topologia da sua rede.
Onde Comprar Ferramentas para Crimpar Cabos
Você encontra kits de crimpagem e ferramentas avulsas em lojas de informática, lojas de materiais elétricos e também em grandes marketplaces online. Pesquise por
Dicas Extras
- Capriche no corte: Use a lâmina do alicate de crimpagem para um corte reto e limpo nos fios. Isso garante que todos cheguem à mesma profundidade no conector RJ45.
- Verifique a ordem: Antes de crimpar, compare visualmente a sequência de cores com o padrão T568B (ou T568A, se for o caso). Um fio fora do lugar compromete tudo.
- Pressione com firmeza: Ao crimpar, aplique força suficiente para que os pinos do conector perfurem o isolamento dos fios e façam bom contato. O alicate certo faz toda a diferença.
- Proteja os conectores: Use as capinhas protetoras (boot) nos conectores RJ45. Elas evitam que os fios dobrem demais na saída do conector, o que pode causar falhas.
- Cuidado com o cabo: Não puxe ou dobre o cabo de rede com muita força durante o processo. Mantenha uma curvatura suave para não danificar os condutores internos.
Dúvidas Frequentes
Qual a diferença entre cabo de rede direto e cruzado?

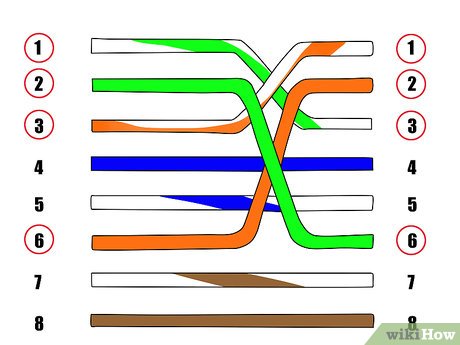

O cabo de rede direto é o mais comum, usado para conectar dispositivos de tipos diferentes, como um computador a um roteador. Já o cabo cruzado (ou crossover) era usado para conectar dois dispositivos iguais, como dois computadores diretamente. Hoje em dia, muitos equipamentos modernos detectam isso automaticamente, mas saber a diferença é útil. Se precisar montar um cabo de rede crossover, a sequência de cores é diferente da padrão.
Preciso de ferramentas especiais para crimpar um cabo de rede?
Sim, você vai precisar de algumas ferramentas específicas. Um alicate de crimpagem RJ45 é essencial para fixar o conector ao cabo. Um bom cortador de fios ou a própria lâmina do alicate para um corte limpo também são importantes. E, claro, um testador de cabos de rede é fundamental para garantir que tudo ficou certo após a montagem.
O que fazer se o cabo não funcionar após a crimpagem?
Se o seu cabo de rede não funcionar, o primeiro passo é usar o testador de cabos. Ele vai indicar se há algum fio mal conectado ou fora de ordem. Verifique se todos os fios estão bem inseridos no conector RJ45 e se a sequência de cores está correta. Às vezes, um simples mau contato ou um fio que não alcançou o pino pode ser o problema. Se for o caso, corte o conector e refaça o processo com calma.
Conclusão
Pronto! Agora você sabe como crimpar um cabo de rede de forma rápida e eficiente. Lembre-se que a prática leva à perfeição. Com as ferramentas certas e atenção aos detalhes, você economiza e garante uma conexão estável. Ao se aprofundar, vale a pena entender mais sobre os padrões T568A vs T568B e como escolher o melhor cabo de rede para sua necessidade.
